Het energiedashboard

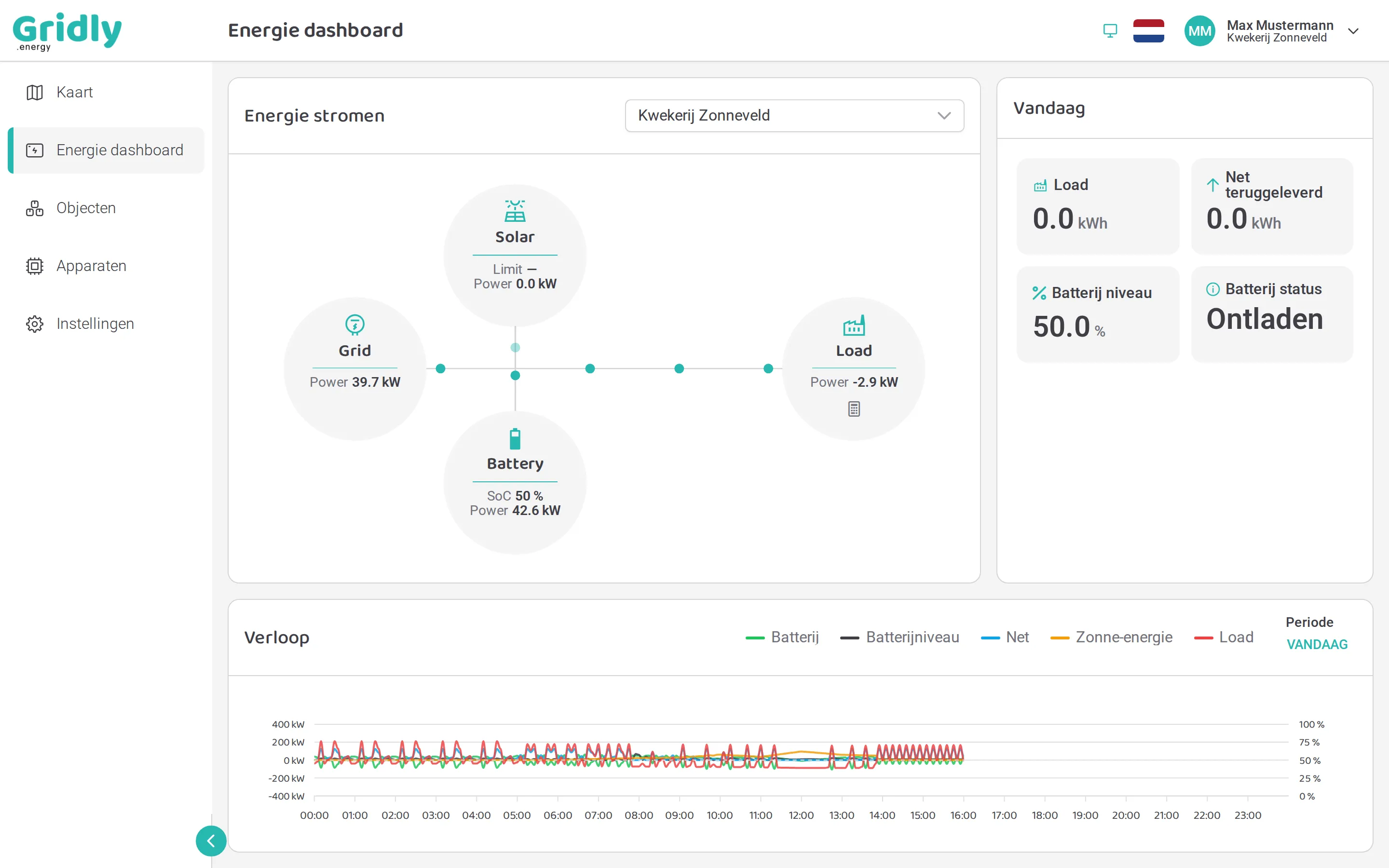

Het energiedashboard laat zien hoe de stroom loopt tussen de onderdelen van een locatie: de netaansluiting, zonnepanelen, batterijen, laadpalen en de gebouwen of machines die stroom verbruiken. Open Energie dashboard in het menu links.
Een locatie kiezen
Section titled “Een locatie kiezen”Kies rechtsboven de locatie of een deel ervan (Selecteer energielocatie…). Je kunt typen om te zoeken. Het dashboard toont dan die locatie en alles eronder.

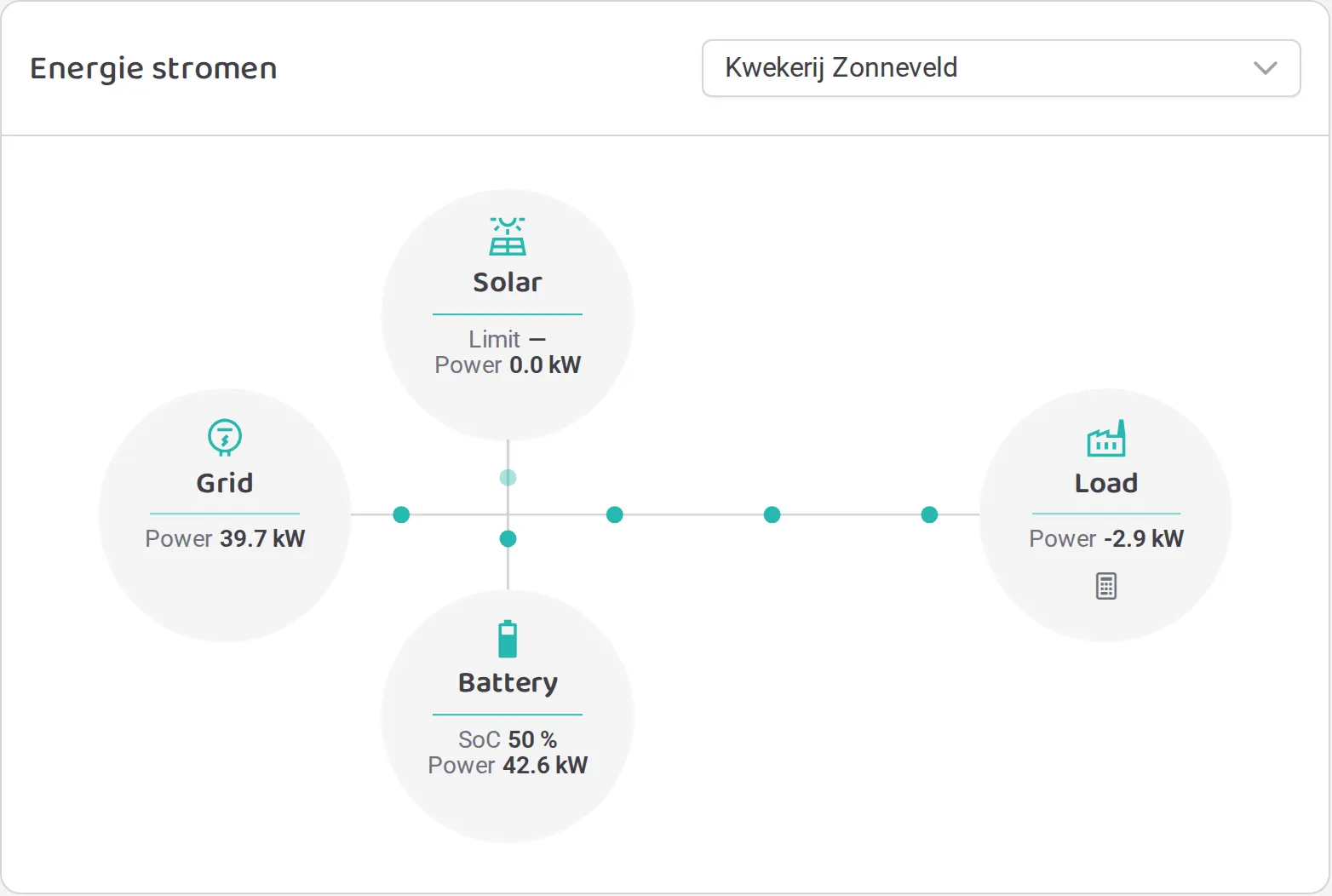

Energie stromen: de backbone
Section titled “Energie stromen: de backbone”Energie stromen tekent de locatie als een backbone: een centrale lijn met een tegel voor elk onderdeel dat erop is aangesloten.
- Elke tegel heeft een icoon, een naam en het vermogen van dit moment in kW (Power). Een batterijtegel toont ook het niveau (SoC). Een zonnetegel toont ook de Limit: het vermogen dat de omvormer nu mag leveren, als percentage van het maximum. 100 % betekent geen beperking. Een lagere waarde betekent dat het vermogen is begrensd, bijvoorbeeld door het EMS bij negatieve prijzen. Bij meer omvormers toont de tegel de strengste beperking.
- Bewegende stipjes lopen over de lijnen in de richting waarin de stroom gaat. Staan ze stil, dan stroomt er niets.
- Het rekenmachine-icoon betekent dat de waarde niet gemeten is maar berekend uit andere meters, bijvoorbeeld het verbruik van een gebouw uit net, zon en batterij.
- Een streepje (—) betekent dat er geen actuele meting is.
- Klik op een tegel om dat object met de details en apparaten te openen.
De tekens werken zoals op het consumentendashboard. Zon en batterij zijn positief als ze de locatie van stroom voorzien. Net is negatief als je stroom afneemt. Zie Je dashboard.
Boomstructuur
Section titled “Boomstructuur”In de boomstructuur zie je de locatie als hiërarchie: de locatie, met de onderdelen en hun onderdelen eronder. Handig bij locaties met veel submeters. Een beheerder kiest de weergave bij Instellingen (zie hieronder). In de boomstructuur zie je Vandaag en Verloop niet.
Vandaag en Verloop
Section titled “Vandaag en Verloop”Onder de backbone staan dezelfde tegels Vandaag en de grafiek Verloop als op het consumentendashboard, voor de gekozen locatie. Zie Je dashboard.
Instellingen
Section titled “Instellingen”Instellingen zie je alleen met de rol Energiedashboard admin (onderdeel van Beheer van huurders).
| Veld | Wat het doet |
|---|---|
| Type visualisatie | Backbone toont de energiestroom tussen de onderdelen. Tree-view toont de hiërarchie. Deze instelling geldt voor alle gebruikers in de organisatie. |
Klopt het niet?
Section titled “Klopt het niet?”- “Geen energielocaties gevonden”? Er is nog geen locatie ingericht voor je organisatie. Neem contact op met je installateur.
- “Geen energiegegevens beschikbaar voor geselecteerde locatie”? De locatie bestaat, maar er komen geen metingen binnen. Controleer de apparaten van die locatie, zie Een apparaat staat op “Offline”.
- Ontbreekt er een tegel? Het onderdeel is misschien niet als object aan deze locatie gekoppeld. Vraag je installateur de objecten van de locatie te controleren.
